柴油发电机组的安装地基要求TO78000ET

发布来源：TO78000ET　　发布日期: 2023-05-30　　访问量:248

柴油发电机组的安装地基要求（有条件可以遮阳棚或帆布罩盖住）

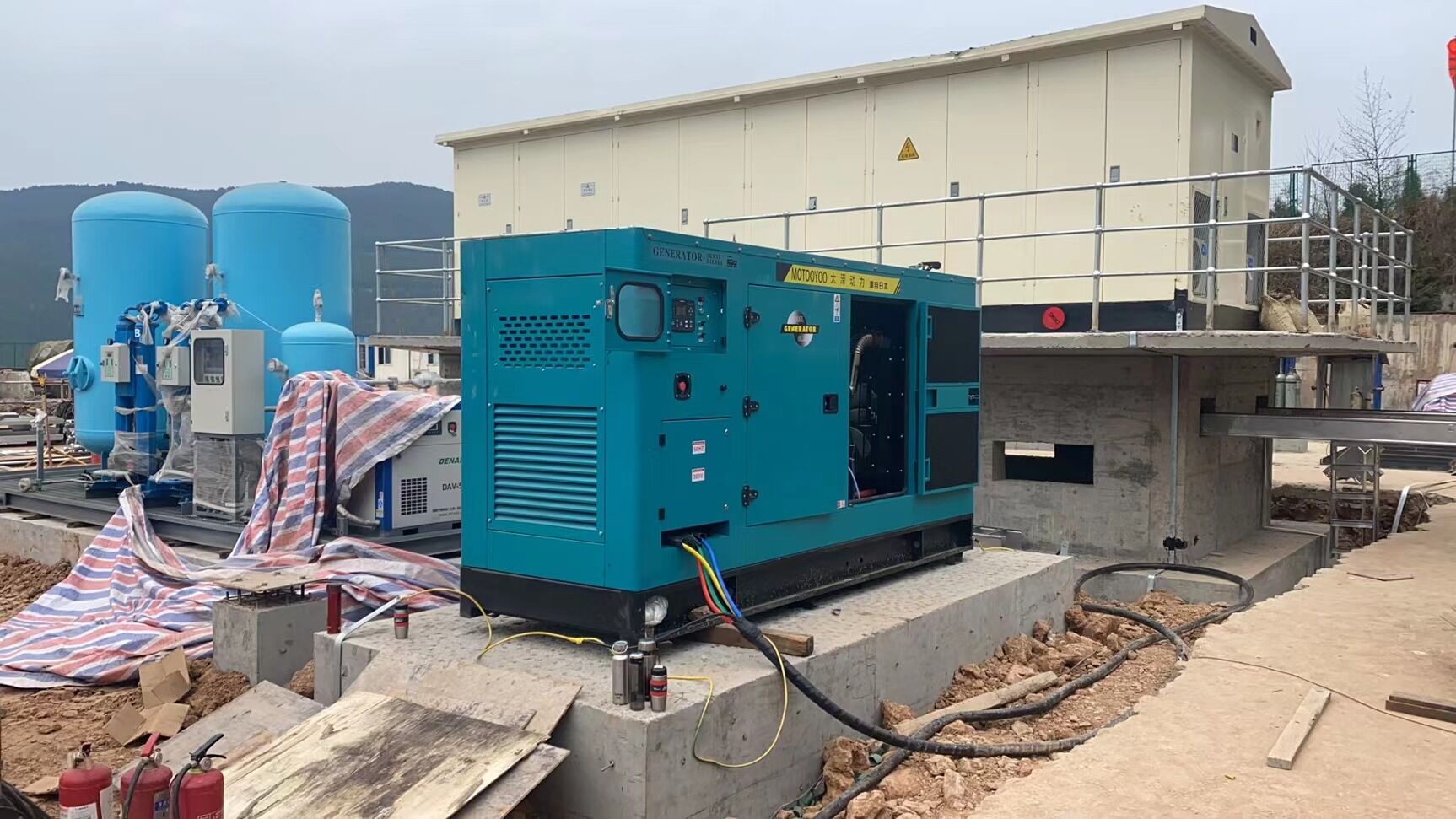

1. 柴油发电机组的安装基础应能承载发电机组的重量，一般水泥基础的重量为机组重量的1.5～2倍，若机房位于连体建筑内并有防振要求时，应采用隔振基础，基础的重量为机组重量的3～5倍，隔振基础的设计应请土建工程师设计，机组安装前可将基础预制好，基础上预留固定地脚孔，水平抹平后将机组放置基础上，使各支点均匀接触、不平之处可用簿钢板或橡胶垫实。后用压板或螺栓固紧，使用中不得产生松动。
2. 柴油发电机组的基础结构，应根据地基土质结构来确定，一般情况下，基础深度（厚）为0.7～1m，基础可高于平面150mm或与平面一样平，基础长、宽比公共底盘的长、宽的尺寸大200mm.
3.基础底部应夯实，浇注混凝土时，应按底座固定孔的位置预留固定地脚孔，孔口尺寸120×120mm，孔底尺寸为160×160，孔深为450mm,以备固定螺栓用。（固定螺栓为M18）。
4.机组可以用公共底盘的底脚孔作为固定安装，也可以采用压板式安装，压板式固定时基础底脚孔宽度尺寸应计算加宽。

5柴油发电机组附属设施的要求柴油发电机组所需油、水、排气管路的连接必须清洁、畅通，连接牢固，密封可靠，电气连线必须排列有序，牢固无松动。基础四周应有排污槽。

6 安装注意事项
1.安装及使用地点的选择应符合下列条件：
a)通风良好，环境温度应不过过40℃。
b)环境清洁，避免在附近放置能产生酸性、碱性等腐蚀性的气体和蒸汽的物品。
c)宜安装在室内或能避免日晒雨淋的场合。
2.机组若作固定发电装置，地基采用混凝土时，在安装时须用水平尺测量其水平度，使机组固定在水平的基础上，机组若不固定在基础上，则应在底盘下垫以适当的弹性衬垫，以防止振动过大。
3.机组若在室内使用，应将风扇排出的热风和柴油机排出的废气引至室外。所接之排气管道，管径不宜过小，弯道不宜过多，以保证排气畅通。并宜将管道向下倾斜少许，便于管内可能凝结的水份能向外流出。

注意：如果安装有波纹排气管，在安装时，不能用波纹管去补偿因安装误差引起的任何位移，尤其应禁止安装引起的波纹管扭转，对于带内导流管的波纹管应按排气流动方向正确安装。

4.燃油箱应具有过滤装置，燃油箱的油平面不低于柴油机的基础平面。
5.机组与客户的低压控制屏之间的连接导线，均应敷设在电缆沟内。

6.机组必须安装接地线，接地必须良好(接埋入较深的地下铜板)。
